¿Por qué se dispara el automático de un tablero eléctrico? Causas y soluciones

Que se corte la luz justo al encender el hervidor, el horno o una herramienta es una molestia, pero también una señal que conviene tomar en serio. Si te preguntas por qué se dispara el automático de un tablero eléctrico, la respuesta puede estar en una sobrecarga, un cortocircuito o una condición que requiere revisar la instalación. Antes de cambiar una protección, hay que identificar qué dispositivo actuó y por qué.

En esta guía explicamos las causas habituales, las señales que ayudan a orientar el diagnóstico y las soluciones que corresponde evaluar. No todas las desconexiones tienen el mismo origen.

Primero: ¿se dispara el automático o el diferencial?

En muchas casas se llama «automático» a cualquier interruptor del tablero, aunque sus funciones son distintas. El interruptor termomagnético protege el circuito frente a sobrecorrientes: sobrecargas y cortocircuitos. El interruptor diferencial detecta una diferencia entre las corrientes que entran y salen del circuito, compatible con una fuga hacia tierra. Su acción contribuye a proteger a las personas, pero no reemplaza la puesta a tierra ni las demás protecciones.

El diferencial suele incorporar un botón de prueba marcado T o TEST y una sensibilidad expresada en mA. También existen dispositivos que reúnen ambas funciones. Una fotografía legible del frente y de sus inscripciones ayuda a identificarlo; no es necesario retirar la tapa del tablero.

Por qué se dispara el automático: causas más comunes

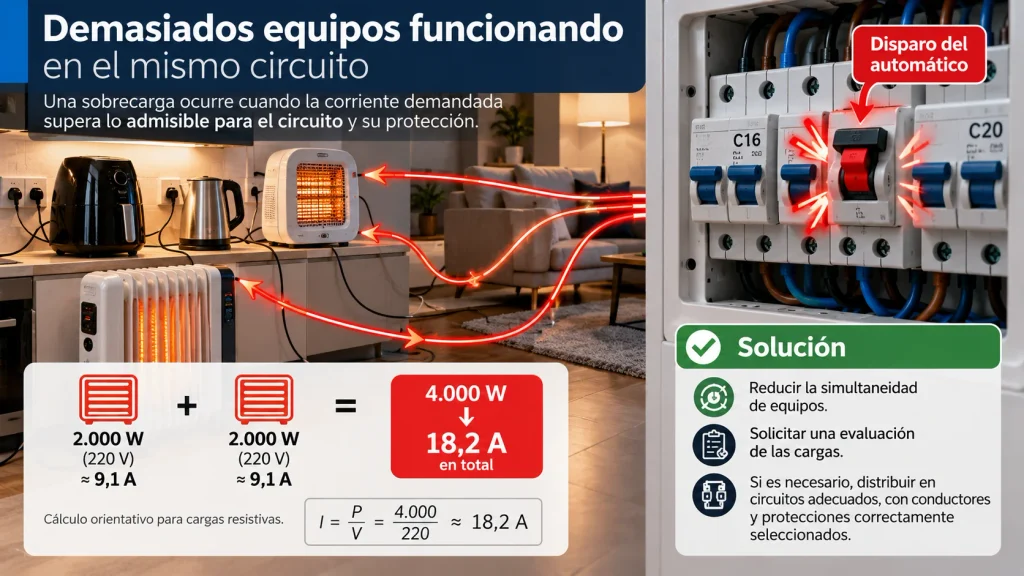

1. Demasiados equipos funcionando en el mismo circuito

Una sobrecarga ocurre cuando la corriente demandada supera lo admisible para el circuito y su protección. Es frecuente al utilizar varios artefactos de calefacción o cocina simultáneamente. Conectar un equipo a otro enchufe de la misma habitación no asegura que quede en un circuito diferente.

Como ejemplo orientativo, dos cargas resistivas de 2.000 W conectadas a 220 V demandan aproximadamente 18,2 A en conjunto: I = P/V = 4.000/220. Este cálculo simplificado no sirve para dimensionar por sí solo una instalación ni describe todos los motores o equipos electrónicos. El disparo tampoco ocurre necesariamente en el instante en que se supera el valor nominal: depende de la intensidad y del tiempo.

Solución: reducir la simultaneidad y solicitar una evaluación de las cargas. Si el uso habitual excede la capacidad disponible, puede ser necesario distribuirlas en circuitos adecuados, con conductores y protecciones correctamente seleccionados.

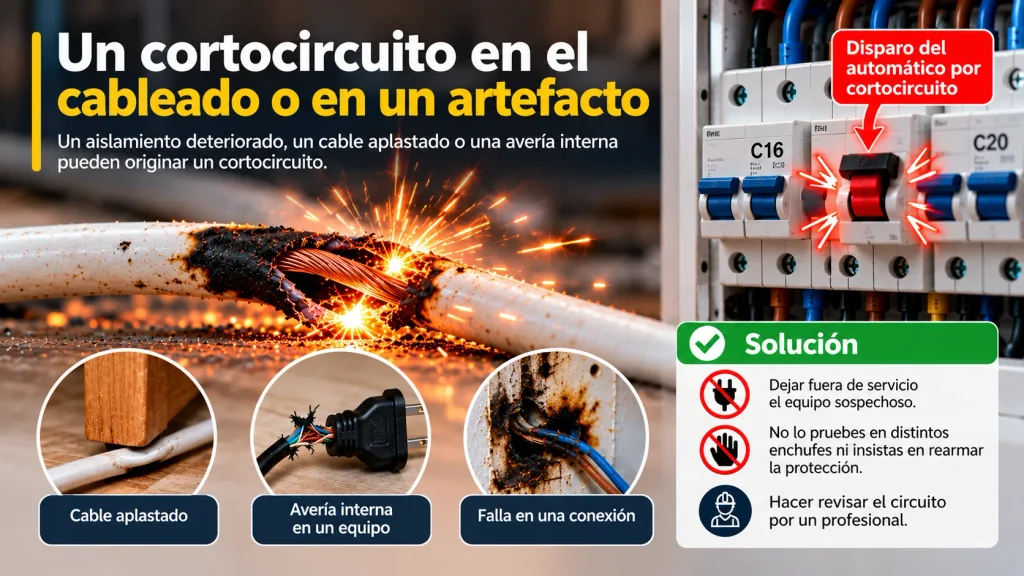

2. Un cortocircuito en el cableado o en un artefacto

Un aislamiento deteriorado, un cable aplastado o una avería interna pueden originar un cortocircuito. Si la desconexión coincide con la conexión de un equipo, ese antecedente ayuda a localizar el problema, aunque no basta para confirmar la causa.

Solución: dejar fuera de servicio el equipo sospechoso y hacer revisar el circuito. No lo pruebes en distintos enchufes ni insistas en rearmar la protección. Un disparo inmediato merece especial atención.

3. Corriente elevada durante el arranque

Algunos motores y equipos presentan un pico de corriente al encenderse. El diagnóstico debe distinguir ese arranque de una falla real. La selección de la curva del interruptor exige comprobar las características de la carga, los conductores y las condiciones de desconexión.

Solución: revisar el conjunto con un profesional. Cambiar de curva o aumentar el amperaje por ensayo puede dejar el circuito insuficientemente protegido.

4. Calor y conexiones deterioradas

Una unión defectuosa puede calentarse incluso sin una sobrecarga general. El calor próximo a una protección también puede influir en su funcionamiento. Sin embargo, un automático convencional no detecta todas las conexiones peligrosas: que no se dispare no demuestra que una unión esté en buen estado.

Solución: si percibes olor a quemado, zumbidos anormales, humo o decoloración, suspende el uso y solicita atención profesional. No retires cubiertas ni aprietes bornes energizados. La inspección y las correcciones deben realizarse con procedimientos seguros de aislamiento y verificación de ausencia de tensión.

5. Humedad o fuga a tierra, si actúa el diferencial

Si el dispositivo que baja es el diferencial, el análisis cambia. La humedad, un aislamiento dañado o las fugas acumuladas de distintos equipos pueden provocar su actuación. Que ocurra con lluvia, al usar un termo o al conectar un electrodoméstico es información útil, pero requiere comprobaciones.

Solución: revisar aislamiento, equipos y funcionamiento de la protección. Nunca se debe anular el diferencial ni desconectar el conductor de tierra para evitar un disparo.

6. Protección deteriorada o selección incorrecta

El interruptor también puede tener una avería o no ser adecuado para la instalación. Esta conclusión debe alcanzarse después de revisar la carga, el cableado y las conexiones, no únicamente porque el equipo sea antiguo.

Solución: comprobar sus características y sustituirlo cuando corresponda por un dispositivo compatible con el diseño del circuito. La corriente nominal, la curva y el poder de corte cumplen funciones diferentes y deben evaluarse en conjunto.

Qué puedes observar sin abrir el tablero

• Qué protección actuó: general, de un circuito o diferencial.
• Qué equipos estaban funcionando y cuál se encendió justo antes.
• Si el corte fue inmediato o después de varios minutos.
• Si sucede siempre en el mismo sector o coincide con humedad.
• Si hay olor, ruido o daños visibles, sin tocar componentes para comprobar su temperatura.

Anota esos antecedentes y toma una foto desde una posición segura. Si hay humedad, partes expuestas o señales de quemadura, mantente alejado. No hagas pruebas repetidas de conexión y desconexión. Antes de restablecer el suministro debe identificarse y corregirse la causa.

Qué debe revisar un electricista

El diagnóstico puede incluir medición de corriente, comprobación del aislamiento, evaluación de las conexiones y verificación de la coordinación entre conductores y protecciones. La medición debe realizarse con instrumentos apropiados y por personal competente; disponer de un tester no convierte una intervención en segura.

Para conocer las diferencias entre instrumentos, puedes consultar nuestra guía de multímetros para trabajo eléctrico e industrial. También explicamos cómo la simulación de sistemas eléctricos ayuda a estudiar el comportamiento de una instalación antes de implementar cambios.

Preguntas frecuentes

¿Por qué se dispara el automático después de unos minutos?

Puede ser compatible con una sobrecarga y la actuación térmica de la protección. El tiempo por sí solo no confirma el diagnóstico: también se deben considerar la temperatura y las condiciones del circuito.

¿Puedo reemplazar uno de 16 A por uno de 25 A?

No se debe hacer únicamente para evitar los cortes. El aumento puede permitir corrientes superiores a las que soportan los conductores y otros componentes. Primero corresponde verificar el diseño y las condiciones de instalación.

¿Por qué baja el general y también el de un circuito?

Puede existir falta de selectividad entre las protecciones para esa falla. No basta con que sus amperajes sean distintos: la coordinación se evalúa con sus curvas, características y datos del fabricante.

¿Y si se dispara aunque aparentemente no hay nada conectado?

Puede haber cargas fijas, un problema en el cableado o una condición distinta de la que se supone. Mantén el circuito fuera de servicio hasta que sea revisado; no concluyas automáticamente que el interruptor está malo.

Resolver la causa, no solamente recuperar la luz

Un disparo repetido merece una revisión. Identificar el dispositivo, registrar cuándo ocurre y corregir la causa permite recuperar el servicio conservando la protección de la instalación. En ELECTRONICACHILE compartimos información técnica para comprender estos problemas y tomar decisiones mejor fundamentadas.

Referencias técnicas complementarias: Schneider Electric: diagnóstico de disparos en interruptores termomagnéticos y actuación después del disparo de un interruptor. Los procedimientos y especificaciones dependen del equipo y de la instalación.
